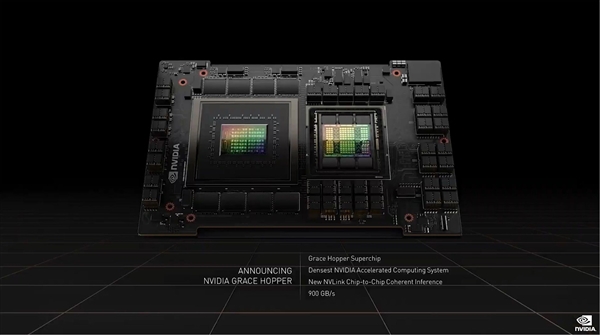

NVIDIA今天同時發布了新一代Hopper H100 GPU核心、Grace CPU處理器，還把二者放在了一張卡上，命名為“Grace Hopper”，官方稱之為密度最高達到加速計算系統。

　　兩顆芯片并排放置，彼此之間通過NVLink總線進行芯片間通信，帶寬達900GB/s。

　　具體規格暫未公布，但應該做不到同時滿血，尤其是Hopper GPU。

　　Grace CPU基于ARMv9架構指令集設計，72個核心，集成198MB緩存，搭檔LPDDR5X內存，支持ECC。

　　Hopper GH100 GPU 18432個CUDA核心、576個Tensor核心、60MB二級緩存、6144-bit HBM2e/HBM3顯存位寬。

　　H100計算卡則只開啟了16896個CUDA核心、528個Tensor核心、50MB二級緩存、5120-bit HBM3顯存位寬，Grace Hopper卡上大概率也是這個規格。

　　這種合體“怪物”有啥用?顯然也是做HPC、AI計算，CPU、GPU可以協調分配不同負載，達到效率最大化。

　　同時，NVIDIA還發布了“Grace CPU SuperChip”，單卡整合兩顆Grace CPU。

　　NVLink C2C互連，總計144個核心、396MB緩存、1TB/s LPDDR5X ECC內存，功耗500W。

　　另外還有“H100 CNX”，同時集成H100 GPU、CX-7 SmartNIC網絡芯片。

　　通過讓GPU直連網絡消除系統帶寬，支持PCIe 5.0，最高支持7個多GPU實例并發。
