8 月 21 日消息 據(jù)中國科大官網(wǎng)，近日，中國科大俞書宏院士團隊成功研制出一種兼具高度可壓縮性和可拉伸性的超彈性全碳多孔材料，研究人員稱其為“碳彈簧”。

　　其獨特的微觀結構和性能使其成為制造智能振動和磁性傳感器件的理想材料，所獲得的傳感器件甚至能夠在極端溫度環(huán)境下(-100 到 350 °C)有效地發(fā)揮作用。IT之家了解到，該研究成果發(fā)表在 Advanced Materials 上。

　　此前，該團隊的研究人員受人類“足弓”的宏觀彈性拱形結構啟發(fā)，借助他們發(fā)展的雙向冰模板技術，成功構筑了由微拱結構單元有序堆疊構成的全碳多孔材料，實現(xiàn)了高度可壓縮性和超彈性。

　　據(jù)介紹，近來，他們再次從“弓”的彈性變形機制獲取靈感，通過深入研究表明，引入的這種獨特的長程有序層狀微拱結構，不僅可以解決多孔碳材料的壓縮脆性問題，同時還可以有效解決其拉伸脆性問題。基于此，研究人員成功研制出這種“碳彈簧”，該碳彈簧可以在-60% 至 80% 的大應變范圍內實現(xiàn)可逆的拉伸和壓縮形變，并能完全回彈，類似于真正的金屬彈簧，這種彈性特性使其與幾乎所有先前報道的多孔碳材料區(qū)分開來(圖 1)。此外，研究人員通過結合原位掃描電鏡觀察和有限元模擬，證實了其彈性變形機制。

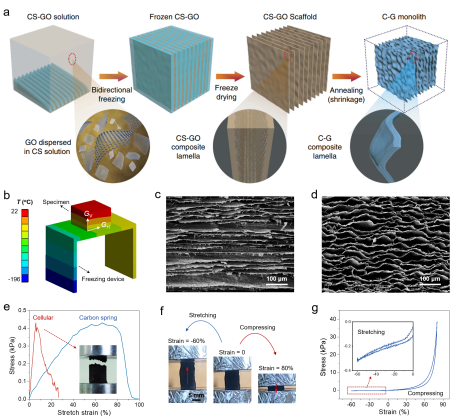

▲ 圖 1 碳彈簧制備過程示意圖及其微觀結構和機械性能特征 | 圖自中國科大官網(wǎng)，下同

　　鑒于該碳彈簧的獨特變形機制和機械性能，以及良好的導電性，研究人員將其作為關鍵部件，成功研制了可檢測微小振動的應變傳感器件，其應變檢測限至少為 ±0.5%，可檢測的最高振動頻率至少為 1000 Hz，并能對多種復雜的振動模式做出靈敏的響應，其中包括模擬的地震波振動(圖 2a-f)。此外，研究人員通過預先將 Fe3O4 納米粒子共組裝到材料框架中，從而獲得了可被磁場驅動的磁性碳彈簧。該磁性碳彈簧也可被用作關鍵部件，進而制造成了一種新型的磁性傳感器件。研究結果表明，該磁性傳感器可靈敏地探測到小至 0.4 mT 的微小磁場(圖 2g-k)。這兩種傳感器件均可以在-100 ℃到 350 ℃的極端溫度環(huán)境中穩(wěn)定地發(fā)揮作用，這種獨特優(yōu)勢使其應用到外太空探測任務中成為可能。

▲ 圖 2 碳彈簧在智能振動和磁性傳感器件方面的應用

特別提醒：本網(wǎng)信息來自于互聯(lián)網(wǎng)，目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點。其原創(chuàng)性以及文中陳述文字和內容未經(jīng)本站證實，對本文以及其中全部或者部分內容、文字的真實性、完整性、及時性本站不作任何保證或承諾，并請自行核實相關內容。本站不承擔此類作品侵權行為的直接責任及連帶責任。如若本網(wǎng)有任何內容侵犯您的權益，請及時聯(lián)系我們，本站將會在24小時內處理完畢。
