電腦主板雖然不是決定性能的因素，但是它決定了電腦主機的穩定性。隨著CPU主頻和系統總線工作頻率的不斷提高，用戶對主板供電的要求越來越高，尤其是超頻玩家，對主板的供電往往比較注重。那么如何查看電腦主板是幾項供電的？下面裝機之家分享一下電腦主板供電相數基礎知識科普篇。

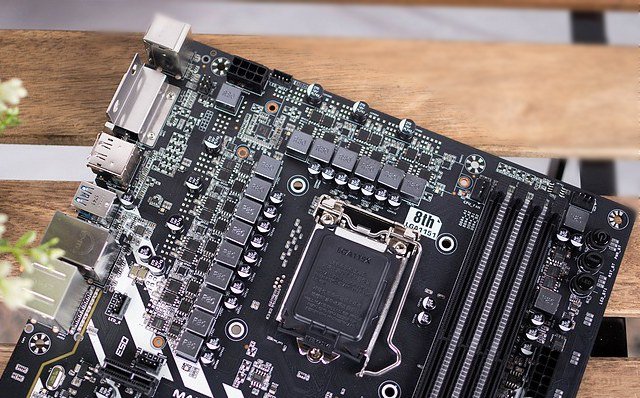

主板

如何查看主板是幾項供電的？

一般來說，完整的一個相完整的主板供電主要由以下4個部分組成：

PWM控制器

MOS驅動器

MOS橋

電感以及輸出電容

很多新手朋友判斷主板是幾項供電，一般是去數CPU附近黑塊電感數量，有幾個黑塊電感就代表有幾相供電主板。這種方法，有時候確實可以這樣簡單大致判斷，但很多時候也不準確，存在誤差。

因為，現在有很多主板廠商為了方便“忽悠”或者說“迷惑”消費者，有時候甚至會把本來不屬于Vcore與Uncore段的供電元件混在一起，讓人誤以為“加了料”。但實際并不是這樣，這里不僅僅要搞清楚真倍相，同步相還是“虛倍相”的問題，還要學會辨析不屬于這兩段供電的元件區分。

而大部分的主板供電都和處理器的設計結構有著密切的關系，而廠商也常常利用這種結構的差異去制造誤解。如果不熟悉結構，單純靠著一般的“常識（比如數電感）”，去判斷主板的供電結構的話，很容易被帶進坑里。所以下面就來說說主板供電到底怎么看。

一般來說，主板上的1個電感+2個電容+4個MOS管為1項供電，有的主板則為1個電感+1個電容+2個MOS管，雖然偷工減料，但也算1項供電。

主板的開關電源供電模塊主要供CPU和GPU（顯卡）使用，通常是由MosFET、電感、電容以及PWM脈沖寬度調制芯片四類元件組成，以下是Intel和AMD處理器供電基本部分區別。

Intel八代酷睿供電基本分為四部分：

VCC（核心供電）

VCCGT（核顯供電）

VCCIO（IO供電）

VCCSA（外圍供電）

AMD Ryzen銳龍處理器的供電部分為三個或四部分：

VDD（核心供電）

VDDNB（IO供電）

SOC（外圍供電）

GT（核顯供電（如果有））

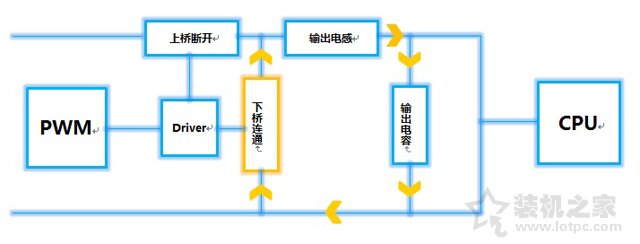

對于主板供電來說，最繞不開的是 MOSFET管、電感、電容、PWM脈沖寬度調制芯片，1相完整的供電必須包括這四個部分，其工作原理如下圖所示。

各部分的功能作用：

PWM：得到VID，輸出N路脈寬可調方波，控制MOSFET的開關得到相應電壓。

MOSFET Driver：根據PWM的方波信號，控制MOSFET的開關。

MOSFET：起到開關的作用，通過它的開關頻率我們可以得到相應的電壓。

輸入/輸出電感：磁能與電能的相互轉化，起濾波以及儲能作用，搭配MOSFET在一定時間內的開關可以得到相應的電壓。

輸入/輸出電容：存儲電能為CPU供電，同時起到濾波的作用。

簡單來說整個過程是：PWM產生各相的信號，各相的MOSFET Driver控制各相上橋和下橋MOSFET的開關，各相電感與輸出濾波電容儲能，輸出濾波電容再為CPU供電。

下面認識下這些主板上的供電小模塊。

1、MOSFET管：

MOSFET，中文名稱是場效應管，一般被叫做MOS管。這個黑色方塊在供電電路里表現為受到柵極電壓控制的開關。每相的上橋和下橋輪番導通，對這一相的輸出扼流圈進行充電和放電，就在輸出端得到一個穩定的電壓。

每相電路都要有上橋和下橋，所以每相至少有兩顆MOSFET，而上橋和下橋都可以用并聯兩三顆代替一顆來提高導通能力，因而每相還可能看到總數為三顆、四顆甚至五顆的MOSFET。
